閘門開度傳感器的安裝方法有哪些？

閘門開度傳感器的安裝方法多種多樣，主要根據現場環境和閘門類型來選擇。以下是一些常見的安裝方法：

一、與啟閉機連接

?彈性聯軸器連接?

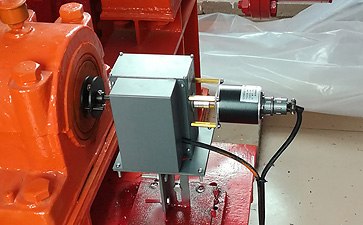

傳感器伸出軸通過彈性聯軸器直接與起閉機卷揚軸或小齒輪軸連接。

這種方式適用于卷揚啟閉機，且要求傳感器安裝位置能夠旋轉一定的圈數。

?偏心聯軸器連接?

傳感器伸出軸通過偏心聯軸器與啟閉機卷揚軸或小齒輪軸連接。

偏心聯軸器可以提供一定的角度補償，適用于安裝位置稍有偏差的情況。

?齒輪連接?

傳感器伸出軸通過齒輪直接與啟閉機卷揚軸或小齒輪軸連接。

這種方式適用于需要精確傳動比的情況，可以確保傳感器與啟閉機同步運動。

?鏈條鏈輪連接?

通過鏈條傳動帶動傳感器軸的轉動。

主要用于傳感器安裝空間位置有限的地方，如一些緊湊型的水利設施中。

二、與閘門直接連接

?拉繩式連接?

在閘門上方的適當位置安裝一塊厚度不小于4mm的安裝支板，支板水平面保持水平。

在安裝支板上加工固定螺孔和測繩過孔，將拉線閘位計通過鋼繩與閘門螺桿連接。

閘門運動帶動鋼絲拉伸，使內部編碼器旋轉產生數據輸出。

這種方式適用于無卷揚機或螺桿式閘門，如平板門、弧形門等。

?恒力收繩式傳感器?

主要用于液壓啟閉機。

傳感器通過恒力收繩機構與閘門連接，可以實時監測閘門的開度變化。

三、注意事項

?安裝前準備?

熟悉各安裝件名稱、安裝位置和安裝要點。

根據實際情況靈活調整安裝步驟及方法。

?安裝過程?

確保傳感器與啟閉機或閘門的連接牢固可靠。

避免在安裝過程中損壞傳感器或相關部件。

?接線與調試?

按照安裝說明接線，將電纜線接至電控柜內對應端子。

進行調試和校準，確保傳感器能夠準確測量閘門的開度。

?安全防護?

在安裝過程中注意個人安全防護，避免發生意外事故。

確保傳感器安裝位置合理，避免被水或其他物體沖刷或撞擊。

綜上所述，閘門開度傳感器的安裝方法多種多樣，需要根據實際情況選擇合適的安裝方式。在安裝過程中，需要嚴格遵守相關操作規程和安全規范，確保傳感器的準確性和可靠性。
